Создаем автоматические теплицы как под ключ, с нуля, так и реализуем отдельные модули в уже существующих теплицах.

• авторегулирование температуры воздуха (проветривание, нагрев);
• авторегулирование температуры почвы (самогреющий кабель, трубы с теплоносителем, воздушное отопление);
• авторегулирование влажности почвы (полив);
• авторегулирование освещенности;
• блок управления;
• пример реализации автоматизации теплицы;
• Садовая теплица, г. Невьянск.

Работаем как с промышленными теплицами, так и с садовыми.

Авторегулирование температуры воздуха (проветривание, нагрев)

Авторегулирование температуры воздуха осуществляется посредством проветривания через форточки и двери, которые приводятся в движение электромеханическими приводами. В данном случае стоимость решения существенно зависит от выбора варианта привода.

Примеры реализации:

Видео работы приводов.

Алгоритм регулирования состоит в сравнении температуры внутри теплицы и снаружи. Если температура внутри теплицы превышает оптимальную, а снаружи теплицы холоднее, то форточки и двери открываются для проветривания, количество открываемых проемов и величина их открытия зависит от величин температур внутри и снаружи (регулировка интенсивности проветривания).

Авторегулирование температуры почвы

Авторегулирование температуры почвы (а точнее, ее нагрев) возможно тремя вариантами:

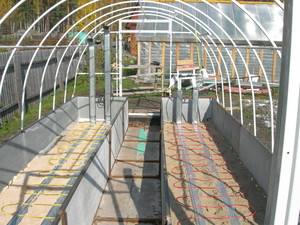

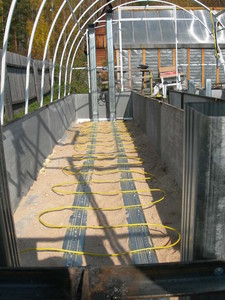

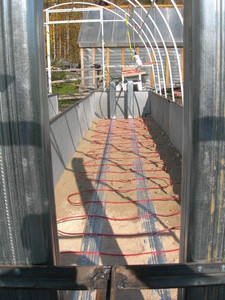

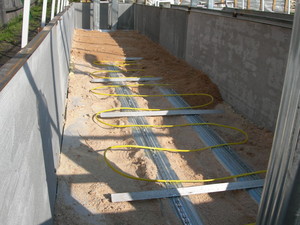

• самогреющий кабель, закладывается под слой почвы;

• трубы с теплоносителем (в данном случае необходимо нагревать теплоноситель каким либо способом);

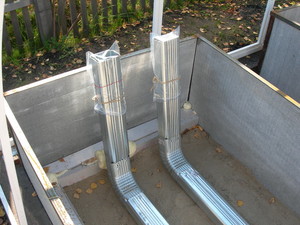

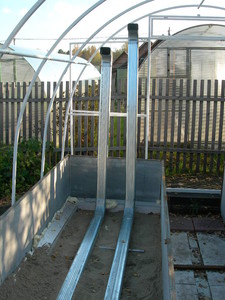

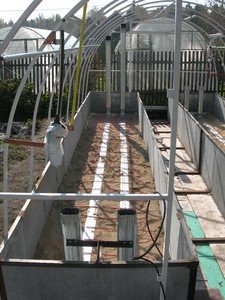

• воздушное отопление (использование горячего воздуха в верхней части теплицы для нагрева грунта и аккумулирования тепла;

Оптимально применение первого и третьего вариантов совместно, для быстрого и сильного нагрева можно использовать самогреющий кабель, а для текущего дневного аккумулирования тепла воздушное отопление, такой вариант позволит экономить электроэнергию, поскольку самогреющий кабель будет включаться лишь в крайних случаях.

Авторегулирование влажности почвы

Авторегулирование освещенности

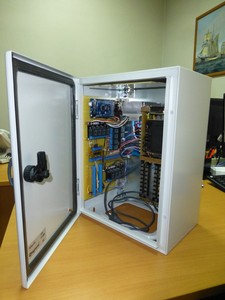

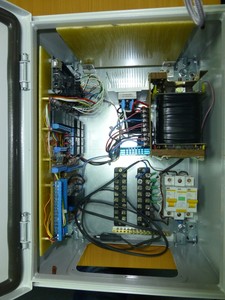

Блок управления

Блок управления реализует алгоритмы авторегулирования и удаленного мониторинга, а так же осуществляет электропитание исполнительных, измерительных и др. элементов системы.

Основой блока управления является микроконтролер. Возможные реализации на базе промышленных контроллеров Овен, Mitsubishi и др., а также бюджетный вариант на базе платформы Arduino.

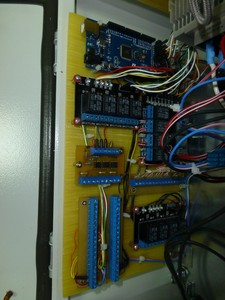

Варианты на Arduino:
